Tần số làm tươi là thông số kỹ thuật bị hiểu sai nhiều nhất trong ngành màn hình LED — và cũng là nguyên nhân trực tiếp gây ra hiện tượng sọc đen ngang xuất hiện khi quay phim màn hình giá rẻ. Tôi đã chứng kiến không ít sự kiện quan trọng bị hỏng cảnh quay chỉ vì đơn vị tổ chức thuê phải màn LED rẻ tiền không đạt chuẩn refresh rate. Bài viết này giải thích đúng — đúng về kỹ thuật, đúng về cơ chế vật lý — để bạn không bao giờ mắc sai lầm đó nữa.

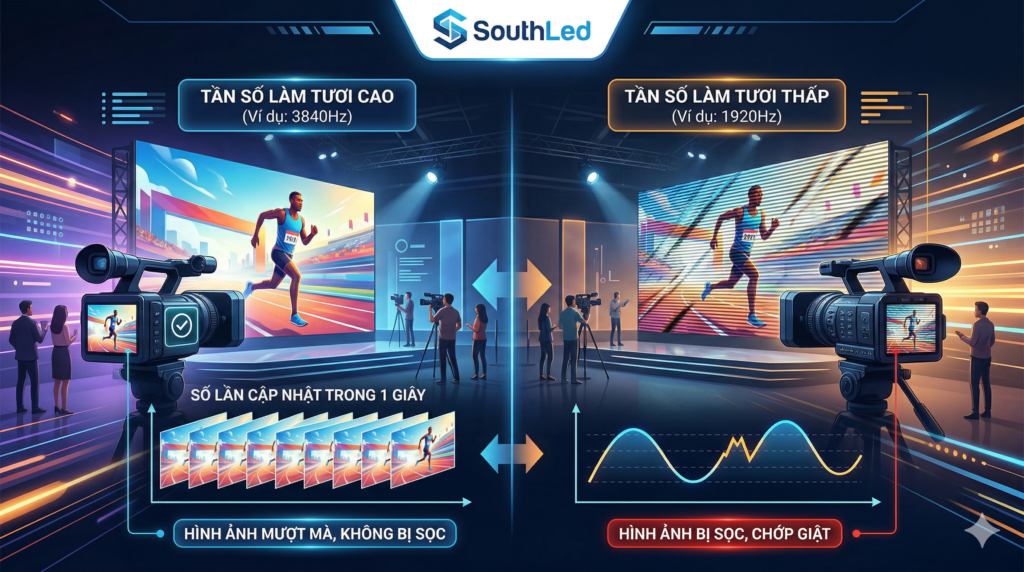

Tần Số Làm Tươi (Refresh Rate) Là Gì?
Màn hình LED không sáng liên tục như bóng đèn thông thường. Thực chất, mỗi điểm LED trên màn liên tục bật — tắt — bật — tắt hàng nghìn lần mỗi giây theo tín hiệu điều khiển từ driving IC. Tần số làm tươi (refresh rate) chính là số lần toàn bộ màn hình hoàn thành một chu kỳ quét từ trên xuống dưới trong một giây, đơn vị là Hz.
Ví dụ cụ thể: màn LED có refresh rate 3.840Hz nghĩa là mỗi giây màn thực hiện 3.840 lần quét toàn bộ bề mặt — tức mỗi chu kỳ quét kéo dài chỉ 0,26 mili giây. Màn có refresh rate 960Hz chỉ quét 960 lần/giây — mỗi chu kỳ kéo dài 1,04 mili giây. Con số nghe có vẻ nhỏ, nhưng chính khoảng chênh lệch 0,78 mili giây này là nguyên nhân trực tiếp gây ra sọc đen khi quay phim.
Phân Biệt Refresh Rate Với Frame Rate — Hai Khái Niệm Hay Bị Nhầm
Frame rate (tốc độ khung hình) là số lượng hình ảnh tĩnh mà nguồn phát (máy tính, đầu phát video) gửi đến màn mỗi giây — thông thường 24fps, 30fps hoặc 60fps. Đây là tốc độ của nội dung đầu vào.
Refresh rate là tốc độ màn hình hiển thị lại nội dung đó lên bề mặt LED — hoàn toàn độc lập với frame rate và thường cao hơn frame rate hàng chục đến hàng trăm lần. Một màn LED nhận nội dung 60fps nhưng có refresh rate 3.840Hz nghĩa là mỗi khung hình 60fps được quét lại 64 lần trước khi chuyển sang khung hình tiếp theo. Refresh rate cao không làm video mượt hơn với mắt người — nó giải quyết vấn đề tương tác giữa màn LED và cảm biến camera.
Tại Sao Màn LED Giá Rẻ Bị Sọc Đen Khi Quay Phim?
Cơ Chế Rolling Shutter Của Camera
Để hiểu hiện tượng sọc đen, cần hiểu cách camera kỹ thuật số hiện đại ghi hình. Hầu hết máy ảnh DSLR, mirrorless và điện thoại thông minh dùng cảm biến CMOS rolling shutter — không chụp toàn bộ khung hình cùng một lúc mà quét từng dòng pixel từ trên xuống dưới liên tục. Với camera quay 60fps, mỗi khung hình mất khoảng 16,7 mili giây để hoàn thành — nhưng sensor không đọc toàn bộ trong 16,7ms mà quét tuần tự từng dòng, mỗi dòng chỉ mất vài micro giây.
Bây giờ đặt camera rolling shutter trước màn LED đang bật/tắt theo chu kỳ refresh rate. Khi sensor camera đang quét dòng phía trên của khung hình, màn LED có thể đang ở pha “bật”. Đến khi sensor quét đến dòng phía dưới, màn LED đã chuyển sang pha “tắt” trong chu kỳ PWM. Kết quả: nửa trên khung hình ghi được LED đang sáng, nửa dưới ghi được LED đang tắt — tạo ra vạch đen ngang di chuyển từ trên xuống dưới liên tục trong video.
Công Thức Tính Ngưỡng Refresh Rate Tối Thiểu
Để camera rolling shutter không bắt được khoảnh khắc màn “tắt”, thời gian của một chu kỳ tắt/bật phải ngắn hơn thời gian camera quét một dòng pixel. Với camera 4K quay 60fps, thời gian quét mỗi dòng khoảng 8 – 15 micro giây. Để không có hiện tượng sọc, cần:
Refresh rate (Hz) = 1 / (thời gian một chu kỳ) > 1 / (thời gian quét một dòng camera)
Thực tế trong ngành: ngưỡng tối thiểu an toàn cho quay phim sự kiện là 1.920Hz, ngưỡng khuyến nghị là 3.840Hz và tiêu chuẩn cao cấp hiện nay là 7.680Hz. Màn LED rẻ tiền thường chỉ đạt 480Hz – 960Hz — thấp hơn ngưỡng an toàn tới 4 – 8 lần, sọc đen xuất hiện với mọi loại camera từ điện thoại đến máy quay chuyên nghiệp.
Công Nghệ Điều Khiển Refresh Rate: PWM Và S-PWM
PWM Truyền Thống — Nguồn Gốc Của Vấn Đề
PWM (Pulse Width Modulation) là phương pháp điều chỉnh độ sáng LED bằng cách thay đổi tỷ lệ thời gian bật/tắt trong mỗi chu kỳ. Độ sáng 50% nghĩa là LED bật 50% thời gian và tắt 50% thời gian. PWM truyền thống gom toàn bộ xung bật vào một cụm liên tiếp — LED bật trong 50% đầu chu kỳ, tắt trong 50% còn lại. Khi refresh rate thấp, khoảng tắt này đủ dài để camera rolling shutter ghi lại, tạo ra sọc đen.
Thêm vào đó, PWM truyền thống thường chỉ dùng 8-bit depth — tức chỉ có 256 cấp độ điều chỉnh sáng. Ở mức sáng thấp (dưới 10%), tần số thực tế của LED giảm mạnh vì khoảng tắt chiếm đến 90% chu kỳ, refresh rate hiệu dụng tụt xuống dưới 1.000Hz dù màn được quảng cáo là 3.840Hz — đây là lý do màn giảm sáng ban đêm bỗng nhiên xuất hiện sọc dù ban ngày chạy tốt.
S-PWM (Scrambled PWM) — Giải Pháp Của Driving IC Thế Hệ Mới
Driving IC thế hệ hiện tại như MBI5153, MBI5264, ICN2153 ứng dụng công nghệ S-PWM (Scrambled PWM) — thay vì gom xung bật vào một cụm, thuật toán S-PWM phân tán các xung bật ngẫu nhiên đều đặn trong suốt chu kỳ. Ví dụ: thay vì bật liên tục 500µs rồi tắt 500µs (PWM chuẩn), S-PWM chia thành 64 xung nhỏ 7,8µs bật xen kẽ với 64 khoảng tắt 7,8µs phân bố đều trong cùng chu kỳ 1ms.
Kết quả: khoảng tắt tối đa của mỗi xung chỉ còn 7,8µs — ngắn hơn thời gian quét một dòng camera, không camera rolling shutter nào bắt được. Đây là lý do màn LED dùng driving IC MBI5153 với S-PWM có thể giảm xuống 1% độ sáng mà vẫn không flicker khi quay bằng camera 960fps — trong khi màn dùng PWM truyền thống đã xuất hiện sọc rõ ở mức 50% độ sáng.
16-Bit PWM — Tại Sao Quan Trọng Với Màn Hội Trường
Song song với S-PWM, độ sâu bit của PWM quyết định độ mượt khi dimming. 8-bit PWM cho 256 cấp độ sáng — chênh lệch giữa cấp 1 và cấp 2 rất lớn, gây ra hiện tượng nhảy bậc sáng đột ngột khi dimming chậm. 16-bit PWM cho 65.536 cấp độ sáng — chênh lệch giữa hai cấp liên tiếp nhỏ đến mức mắt người không thể nhận ra, dimming hoàn toàn mượt mà từ 100% xuống 0,001%. Màn hội trường phát sóng trực tiếp bắt buộc phải dùng driving IC hỗ trợ 16-bit PWM để đảm bảo hình ảnh ổn định qua mọi điều kiện ánh sáng phòng.
Ảnh Hưởng Thực Tế Của Refresh Rate Thấp
| Refresh Rate | Driving IC Điển Hình | Kết Quả Khi Quay Camera Điện Thoại | Kết Quả Khi Quay Camera Chuyên Nghiệp | Phù Hợp Ứng Dụng |
|---|---|---|---|---|
| 480 – 960Hz | ICN2037, MBI5024 | Sọc đen rõ, liên tục | Sọc đen rất nặng, không dùng được | Chỉ hiển thị tĩnh, không quay phim |
| 1.920Hz | MBI5124, ICN2038S | Sọc mờ, thỉnh thoảng | Sọc rõ khi dimming thấp | Sự kiện đơn giản, không phát sóng |
| 3.840Hz | MBI5153, ICN2053 | Không sọc ở mọi góc quay | Không sọc ở 240fps | Hội trường, sự kiện, studio cơ bản |
| 7.680Hz | MBI5264, ICN2153 | Không sọc tuyệt đối | Không sọc ở 960fps | Studio phát sóng, màn broadcast chuyên nghiệp |
Cách Kiểm Tra Refresh Rate Thực Tế Trước Khi Mua
Catalogue có thể ghi bất kỳ con số nào — nhưng refresh rate thực tế không thể giả mạo khi kiểm tra đúng cách. Ba phương pháp từ đơn giản đến chuyên sâu:
Phương Pháp 1 — Quay Camera Điện Thoại (Nhanh, Miễn Phí)
Dùng iPhone hoặc Samsung hỗ trợ quay 240fps (Slow Motion), đứng cách màn 2 – 3 mét, quay màn đang hiển thị nền trắng hoặc chuyển động. Phát lại slow motion và quan sát: nếu thấy vạch tối ngang di chuyển — refresh rate thực tế dưới 1.920Hz. Không có vạch tối nào trong toàn bộ đoạn quay — refresh rate đạt tối thiểu 1.920Hz. Để kiểm tra chuẩn 3.840Hz cần camera hỗ trợ 480fps trở lên.
Phương Pháp 2 — Máy Quay Tốc Độ Cao 960fps
Dùng Sony RX100 VII, iPhone 13 Pro trở lên (chế độ Action Mode) hoặc máy quay chuyên dụng hỗ trợ 960fps. Quay màn đang hiển thị nền trắng thuần. Phát slow motion 32x: không thấy bất kỳ dao động sáng tối nào — đạt 3.840Hz. Thấy dao động nhẹ — đạt khoảng 1.920Hz. Thấy sọc rõ — dưới 960Hz.
Phương Pháp 3 — Đo Bằng Oscilloscope Hoặc LED Flicker Meter
Đây là phương pháp chính xác nhất, được đội ngũ kỹ thuật SouthLed sử dụng khi kiểm định lô hàng. LED Flicker Meter đo trực tiếp tần số dao động quang của LED, cho kết quả Hz chính xác đến từng đơn vị. Oscilloscope kết hợp với photodiode đo dạng sóng PWM thực tế, xác định chính xác đang dùng PWM truyền thống hay S-PWM, độ sâu bit thực tế và tần số hiệu dụng ở các mức dimming khác nhau.
Refresh Rate Bao Nhiêu Là Đủ Cho Từng Ứng Dụng?
- Màn quảng cáo tĩnh ngoài trời (không quay phim): 960Hz là chấp nhận được
- Hội trường sự kiện có chụp ảnh điện thoại: tối thiểu 1.920Hz, khuyến nghị 3.840Hz
- Hội trường phát sóng trực tiếp, quay camera chuyên nghiệp: bắt buộc 3.840Hz, tốt nhất 7.680Hz
- Studio phát sóng truyền hình, quảng cáo thương mại: 7.680Hz với S-PWM và 16-bit depth
- Màn XR/Virtual Production (nền ảo cho phim điện ảnh): 7.680Hz tối thiểu, một số production yêu cầu 14.400Hz
